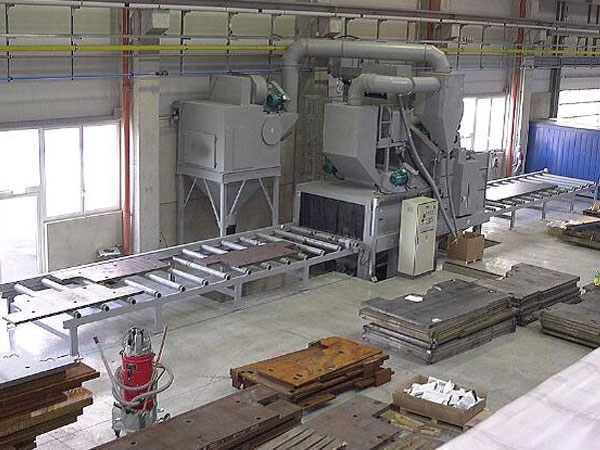

辊道通过式抛丸机

通过式抛丸清理机是运用辊道机构工件进入主抛丸室时，抛丸器开始顺序工作。经过抛丸处理后，工件表面大部分氧化皮、污物及其它附着物被清理干净，工件表面可达Sa2-2.5级。流水线的工作方式是连续循环进行。抛丸系统的抛丸丸粒经过循环处理系统收集、处理，继续供抛丸器及喷丸系统使用。循环系统的工作方式为：散落的丸料经过下部纵向螺旋输送器、下部皮带输送机构、和横向螺旋输送器输送至斗式提升机，斗式提升机将丸料及杂物提升至清理室上部，由横向螺旋输送机输送高效BE分离器，经过BE分离器处理后，灰尘和杂物与好的丸料分离，好的丸料进入储料斗储存，待供抛丸器和喷砂系统使用。为了处理抛、喷丸除锈时产生的大量粉尘，该机配有高效新型的LT-48型脉冲反吹清理滤筒式除尘器各一套，该除尘器除尘效率高、安装维修方便，经其净化后的空气符合以下排放标准。
①废气排放＜100mg/m3符合GB16297-1996标准；
②大气污染物综合排放符合 GBJ4-73，车间内粉尘浓度＜5mg/m3；
③车间内工作区有害物质最大浓度符合TJ36-79要求。
辊道通过式抛丸清理机主要有输送系统、预热装置、抛丸清理、喷漆、烘干系统、除尘及漆雾处理系统、电控系统等组成。应用于造船、汽车、拆船、电梯、化工、机车等行业。
辊道通过式抛丸清理机特点：
1、整机采用PLC自动控制，带彩色触摸屏人机界面，自动化程度高，操作维护简单；
2、整线输送采用变频调速控制；
3、喷漆往复机构采用专用往复滑台模组，进口伺服电机驱动，精度高，噪音小。可靠性好。
4、采用美国固瑞克公司无气喷涂系统，喷涂均匀可靠。维护工作量少。
5、采用脉冲反吹滤筒除尘，环保经济，除尘效率高

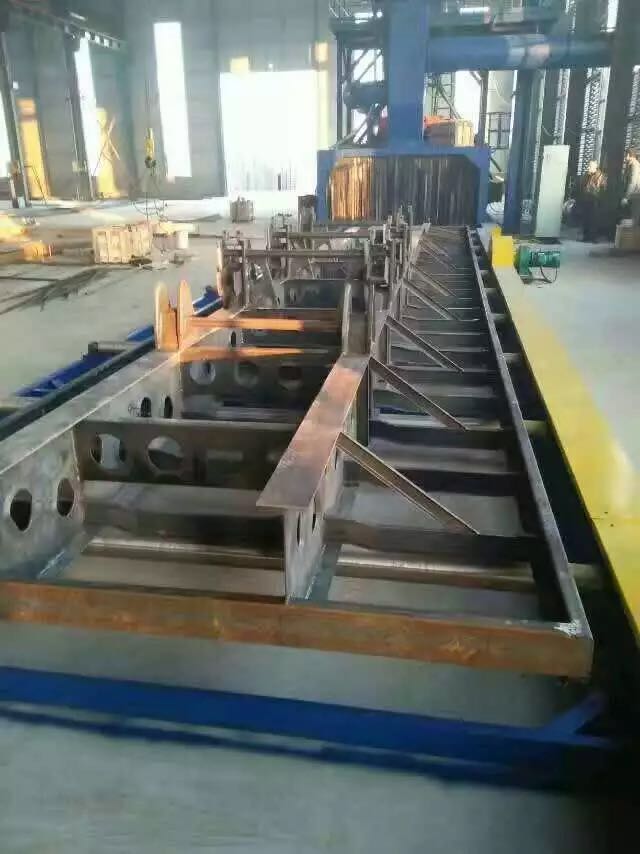

钢结构辊道通过式抛丸清理机清理前的工件图

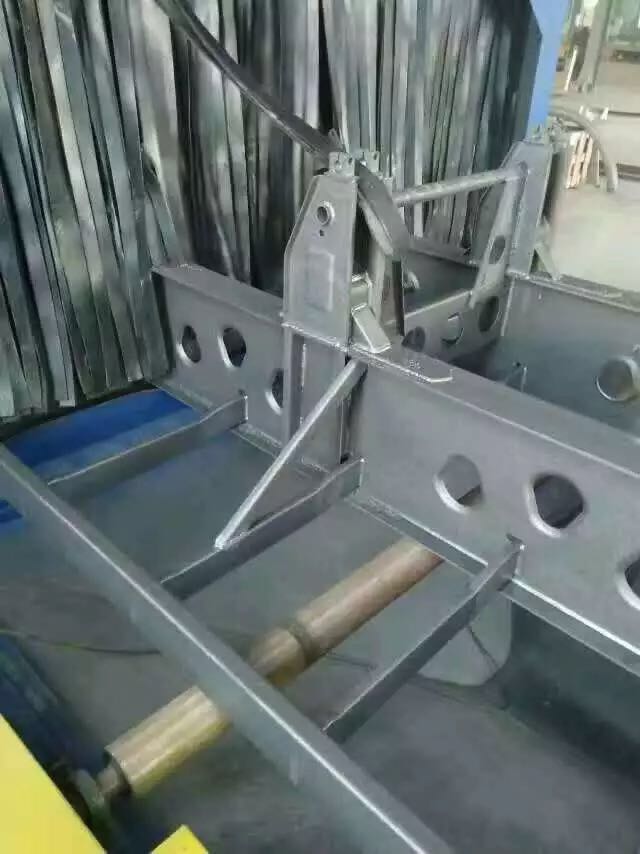

钢结构辊道通过式抛丸清理机清理后的工件图

钢结构辊道通过式抛丸清理机技术参数
